萤火工厂CEM5881-M11雷达模块测评

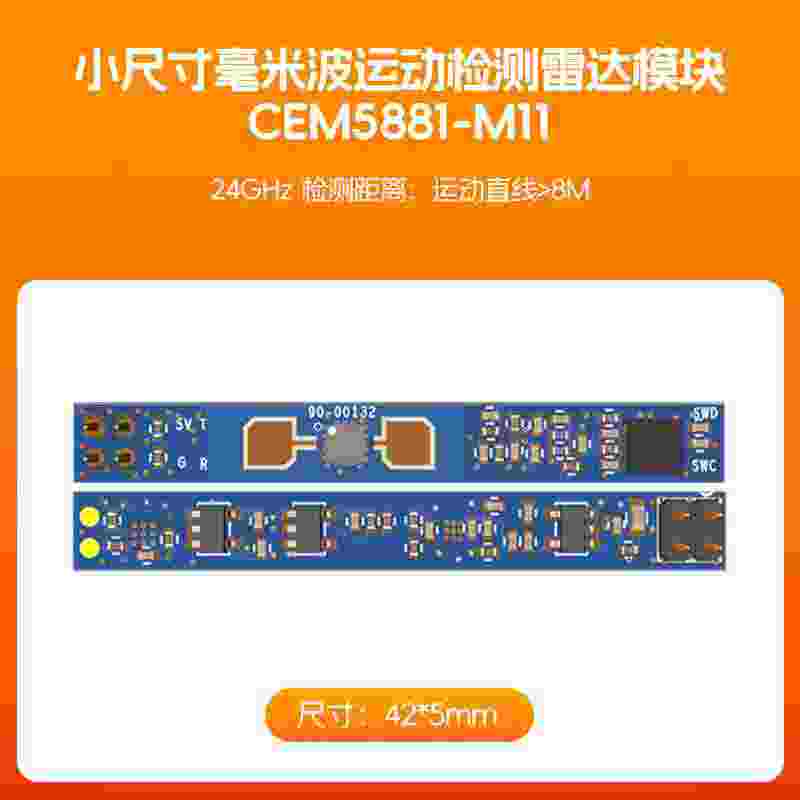

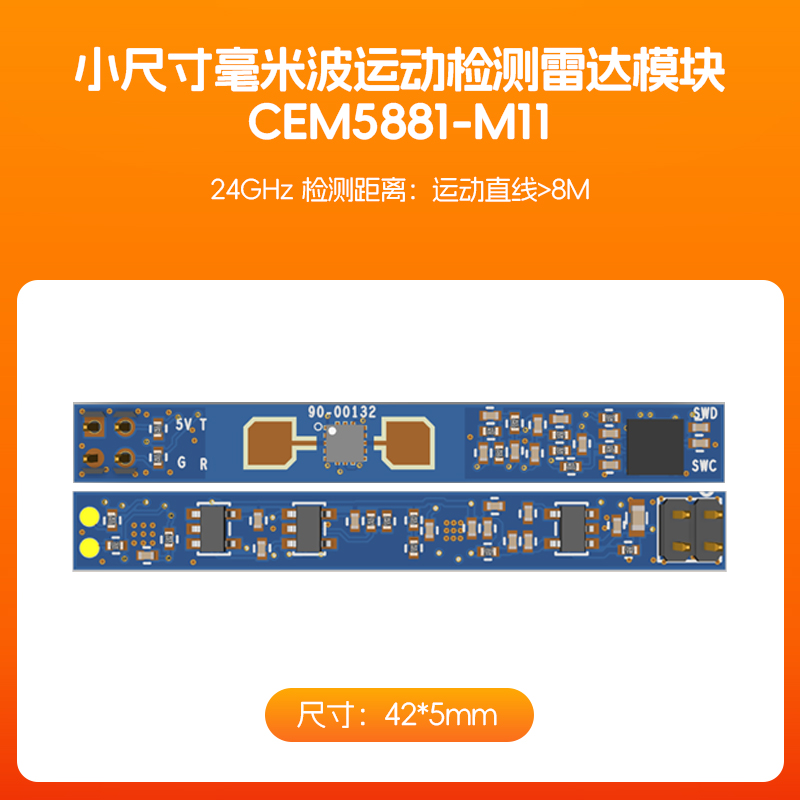

如图，为CEM5881-M11模块的实物示意图，共引出4个管脚，分别是VCC 、GND、RX、TX。通信方式为串口通信，具体设置参数在数据手册如下图，

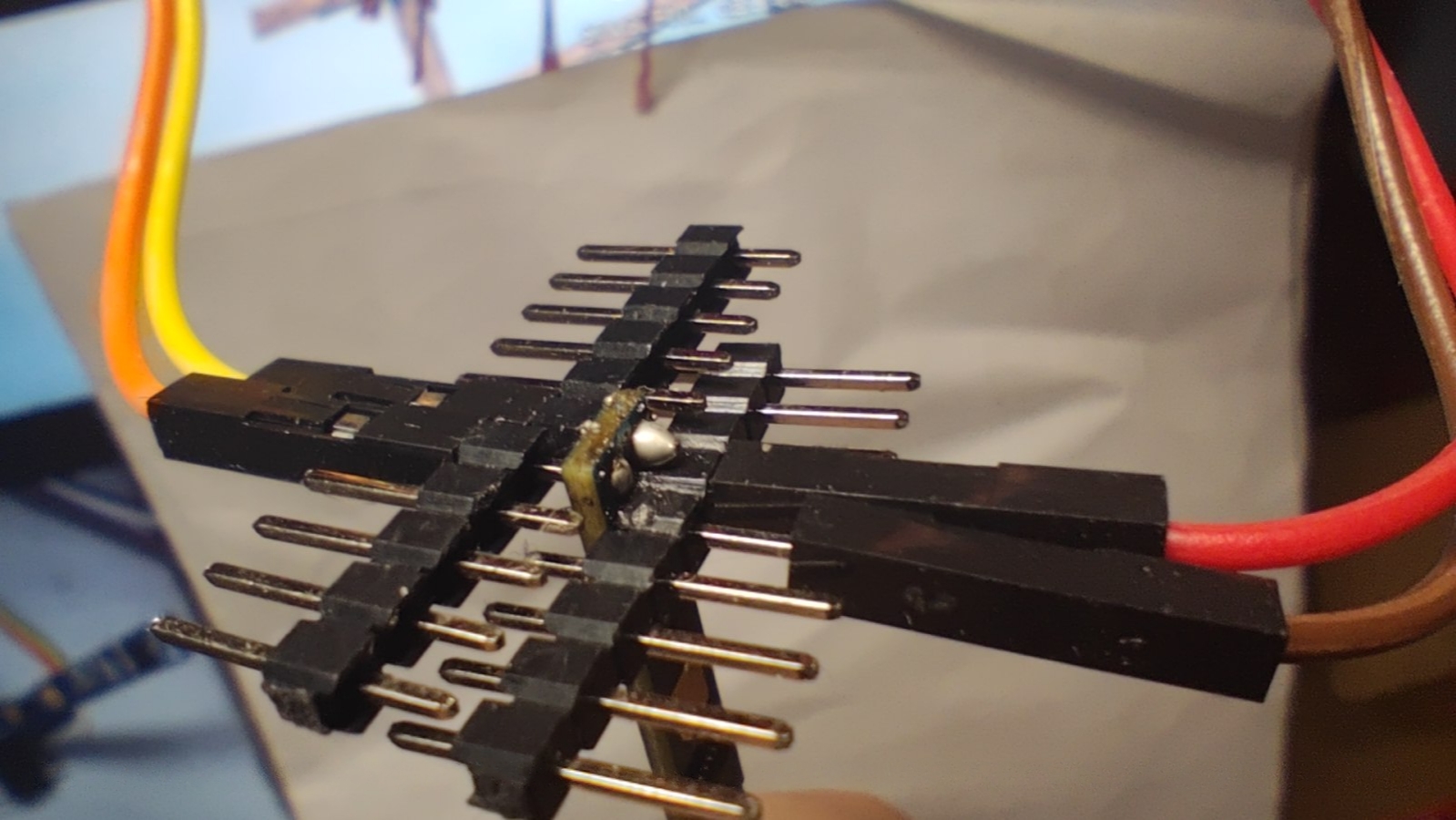

在实际焊接时，发现2.54mm直插排针焊不上去，故采用上下错落焊接。

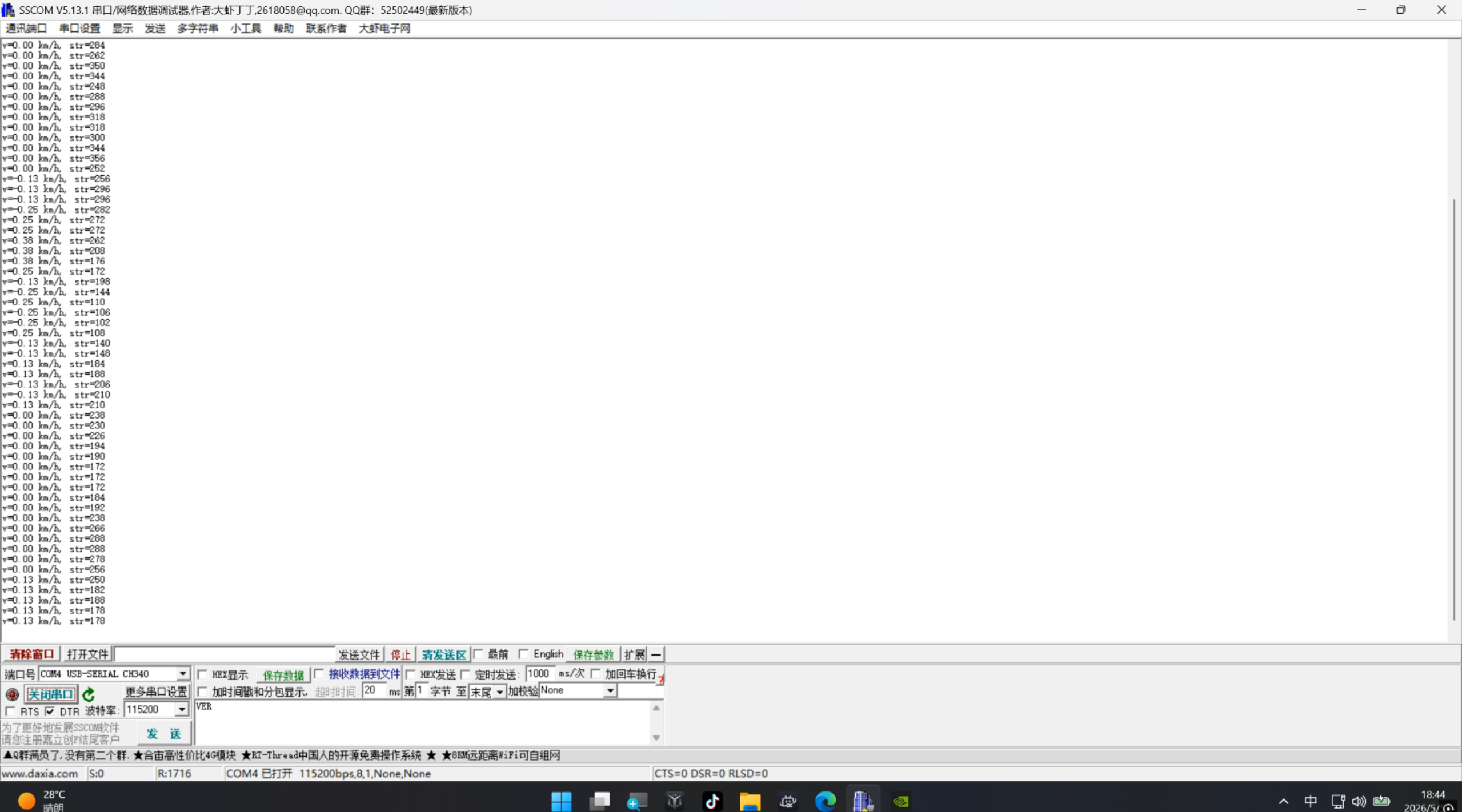

在将其与串口模块相连后插如电脑usb端口，打开任意串口助手，设置正确的接收参数后便可接收到如下图所示的数据。

最后，给大家提个醒，在用单片机与CEM5881-M11模块通信时，请先确认单片机上的排针是否生锈。我本来想用搁置了一年的单片机与该模块通信的，把例程烧录进去结果没反应，还以为是模块坏掉了，不过后来又买一个串口模块测试才发现是排针生锈了。
