激光是实现高性能投影的一种重要光源，因蓝激光具有发光点尺寸微小的特性，准直化之后可让投影系统内相关元件的设计选择更有弹性，搭配适当的萤光粉轮及色轮即可透过蓝激光产生全彩画面。
艾迈斯欧司朗推出的整合式封装高功率蓝激光VEGALAS™ Power PLPM7 455QA_LL便是着眼于此，提供客户开发高性能投影应用时所需要的蓝激光光源。
方案优势及主要特性
| 方案优势 | 主要特性 |
|---|---|
| 高稳定性密封 | 符合投影应用寿命要求 L50B50 typ. 20,000hrs |
| 高准直性出光 | 根据蓝激光特性整合透镜设计以达高准直性光束输出 Θ// typ. 0.8°, Θ⊥ typ. 0° |
| 发光区域集中 | 8颗蓝激光排列于直径约 10mm 之区域，利于系统空间设计规划 |
| 画面色彩自然 | 455nm 蓝光波长搭配萤光粉转换使色彩表现自然 |
| 温度监控便利 | 搭载 0402 NTC thermistor 提供温度量测便利性 |
| 电路连接简便 | 使用连接器快速完成电路连接 |
2. 光学设计

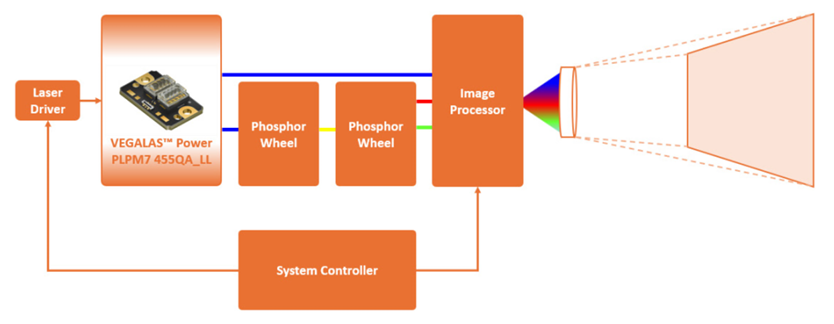

如下为投影应用系统架构示意图。蓝激光在经过萤光粉轮及色轮后，转换成红色光和绿色光，搭配原本由蓝激光而来的蓝色光，形成可产生全彩画面的红绿蓝三原色。
图 1：投影应用系统架构
此红绿蓝三原色经过照明系统投射至影像处理元件（如 DLP 或 3LCD 面板）进行调控以产生影像，所产生的影像再经由投影镜头投射至屏幕上。
其中，蓝激光的输出功率和光电转换效率是直接影响投影系统亮度及功耗的重要参数，而光源发光区域大小则为系统内部光路设计考量要点之一。客户可依据终端产品目标亮度与尺寸等规格进行整体考量决定 VEGALAS™ Power PLPM7 455QA_LL 所需组数。
